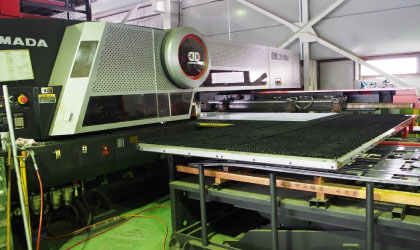

弊社で2016年1月に導入した「アマダEML3510NT 6段棚付及びテイクアウト付」は一度にレーザー加工とタレパン加工を複合的に加工できるだけでなく、タップ加工も同時に加工ができます。複雑形状の板に多くのブランクを空ける図面などは、レーザー加工のみの機械に比べ加工時間が短縮され、短納期での納品を可能にしています。
また、6段の棚から材料の供給、加工済み端材の廃棄もプログラムできるため、長時間無人での運転が可能になっています。加工を夜間にすることで、ブランク費の割引もおこなっておりますので、是非一度ご相談ください。
コストに限らず、千葉、関東圏ではリピートによる納期短縮にも繋がることもあります。
機械性能詳細
| プレス能力 | 30ｔ |
|---|---|
| 最大加工範囲 | 1250ｘ2500(mm) |
| 最大加工板厚 | ６(mm) |
| レーザー発振器 | 2kw、イージーカット付 |
| 位置決め精度 | ±0.1(mm) |
| その他の機能 | マルチタッピング装置付 |
複合機のメリット
- 加工時間の短縮
- 人件費の削減
- 品質の向上
- 量産性の向上
- イージーカットによるコスト低減

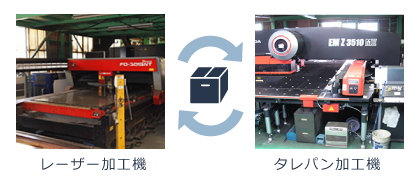

レーザー加工機とタレパン加工機が別々の場合
各々の加工可否、得意分野に合わせて使い分けることになりますが、どうしても加工機間の移動が発生してしまうため、時間がかかってしまう。また、加工後の製品をさらに加工するため、精度を出すのが難しい。
複合加工機の場合
多くの加工を一つの機械で加工ができるため、時間のロスを防ぎ、製品の運搬の人件費もカットできる。また、各機械の得意分野を生かした高い品質と効率を実現できる。
複合機の加工可能内容一覧
- レーザー加工
- タップ
- バーリング加工
- 皿加工
- ルーバー加工
- 絞り加工
- 曲げ加工
- ハーフシャー
- その他成形加工
加工事例
| 製品名 | 制御盤BOX |
|---|---|
| 材質 | SUS430(HL) |
| ロット | 50枚/回 |
| 加工内容 | レーザー加工 スタッド用位置決めポンチ |
| 製品名 | 建材 |
|---|---|
| 材質 | SUS316 |
| ロット | 10～100枚/回 |
| 加工内容 | レーザー加工 バーリング加工 タップ加工 |
| 製品名 | 制御盤部品 |
|---|---|
| 材質 | SUS430 |
| ロット | 50枚/回 |
| 加工内容 | レーザー加工 バーリング加工 スタッド用位置決めポンチ 部品位置決め用ポンチ |
